Description détaillée du produit
Catégorie: | Raise Bore Machine | Max Raise Diameter: | 3500mm |
|---|---|---|---|
2ème augmentation de diamètre: | 4500mm | Force d'alimentation: | 2000KN |
Puissance du moteur: | 132KW | Application: | Arbre de ventilation, arbre de production |
Fearture principal: | Conception modulaire, petite taille | Le système d'exploitation: | Manipulateur de tige automatique |

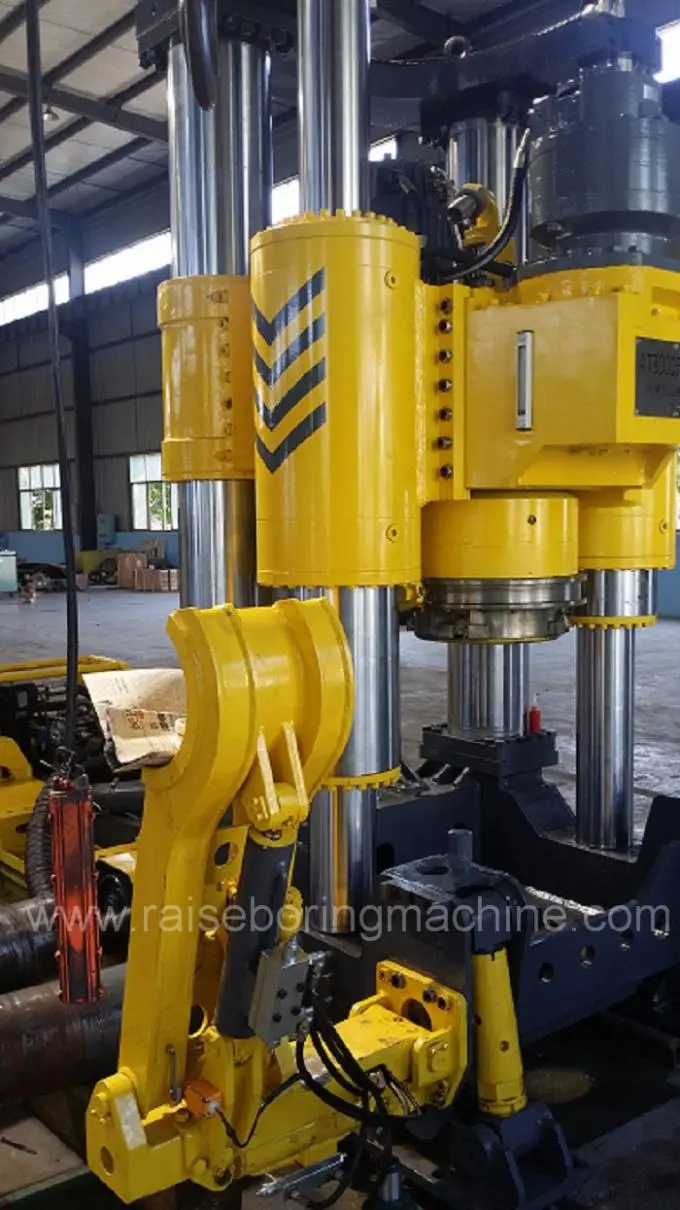

Plate-forme de forage hydraulique pour arbre de ventilation avec système de contrôle RCS
Introduction:
Le développement de notre aléseuse a absorbé le concept de conception avancée de produits étrangers similaires et a pleinement pris en compte la demande de processus d'extraction domestique. C'est une plate-forme anti-forage intelligente avec une capacité de travail en roche dure, qui a une efficacité de travail élevée, une sécurité et une fiabilité, et une utilisation facile. Équipement numérique nécessaire pour creuser un tunnel sûr dans les mines souterraines en Chine.
Application:
1: fins de drainage
2: Gaine de ventilation
3: Production shaft
4: Certain hydro electrical projects
Paramètres principaux:
spécification | CY-R120 |
Diamètre de montée nominal (MM) | 3000 |
Diamètre d'augmentation max. (MM) | 3500 |
2ème diamètre de montée (MM) | 4500 |
Profondeur d'élévation max (M) | 200 |
Trou pilote (MM) | 280 |
Percer l'ange horizontal (°) | 60-90 |
Force d'avance (KN) | 2000 |
Force de levage (KN) | 2000 |
Vitesse d'alimentation (M / min) | 7 |
Distance d'alimentation (MM) | 1455 |
Couple dans le sens horaire (KN.m) | 172 |
Couple anti-horaire (KN.m) | 197 |
Vitesse de rotation (R / min) | 0-37 |
Tension (V) | 380 |
Puissance du moteur (KW) | 132 |
Vitesse de rotation du moteur (R / min) | 1480 |
Caractéristiques principales:
1: hautement intelligent, efficace et sûr
Safety protection function, prevent the phenomenon of malfunctioning off the pole; Early warning when the drill pipe is stuck; Automatic detection and diagnosis; Emergency cut off power
2: Système efficace, anti-pollution et économie d'énergie
En utilisant un système hydraulique à haute pression de 40 MPa, par rapport à la densité d'énergie du système hydraulique traditionnel de 28 MPa augmentée de 40%, le couple maximal et la poussée et la traction ont également augmenté de plus de 1/3.
3: Remote control, man-machine harmony
Fonctionnement manuel: pendant le débogage et l'urgence, le système de commande électronique peut être blindé et la poignée de commande sur le châssis de la perceuse peut être actionnée manuellement pour terminer toutes les actions.
4: Innovative design with reliable performance
Application de méthodes de conception avancées: appliquez le logiciel de conception 3D SolidWorks à la modélisation 3D de l'ensemble de la machine, créez un prototype virtuel sur l'ordinateur et simulez les conditions hydrauliques du système hydraulique, l'analyse de la résistance structurale et la cinématique de l'ensemble de la machine. Analyse, amélioration continue et optimisation de la conception pour garantir la rationalité et la fiabilité de la conception des produits.
5: Système de contrôle Rcs
