Modelo:
CY-R40C(3)
Entrega:
FOB
Cantidad mínima de pedido:
1 conjunto
Disponibilidad:
20 conjunto / El
Lugar original de origen:
China
Plazo de entrega:
60 De
Cantidad:

Descripción detallada del producto

Categoría:

Boxhole Borer; Máquina perforadora de elevación de agujeros de caja

Modo de operación:

Operación manual, inalámbrica, cableada

Profundidad de Boxhole:

60m

Función multipropósito:

Boxhole, Longhole, Down Reaming, Down Raising

Diámetro de boquilla:

670 Mm

Solicitud:

Agujeros de precondición, agujeros de tubo de relleno, agujeros de medios

Fuerza de alimentación:

1980 KN

Fuerza de elevación:

1980 KN

Taladro de perforación de elevación de agujero ciego de 60 m 670 mm Similar con Easer L para agujeros de apertura de taladro

IntroducciónEl objetivo del agujero ciego es proporcionar una superficie libre y un espacio libre para la gran minería. La excavación ascendente afecta directamente la continuidad y el equilibrio de la producción minera subterránea. En la actualidad, la excavación manual se usa ampliamente en la construcción de agujeros ciegos, mientras que las plataformas de perforación elevadas tradicionales se usan en algunas minas, su seguridad, eficiencia, protección ambiental y otros aspectos no pueden cumplir con los requisitos de las minas modernas de tamaño grande y mediano.

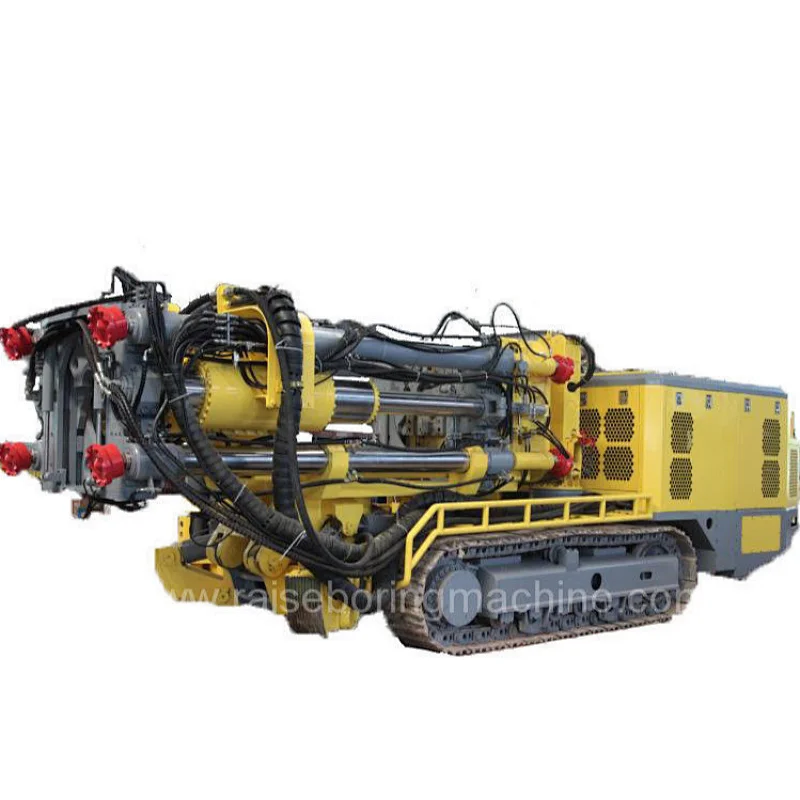

La máquina perforadora de agujeros ciegos CY-R40C es la primera en China, que se utiliza especialmente en la excavación de varios agujeros de apertura. Y cuando adopta los métodos de perforación de caja, su diámetro puede alcanzar los 670 mm y la profundidad puede alcanzar los 60 m. El taladro para levantar agujeros ciegos CY-R40C tiene las ventajas de una instalación giratoria rápida, operación segura y eficiente. Además, el RBM de agujero ciego puede impulsarse sin la plataforma de hormigón. Los índices técnicos de la plataforma de perforación de perforación de agujeros ciegos se encuentran en el nivel internacional líder, que puede cumplir completamente con los requisitos de construcción de agujeros ciegos en varios tipos de minas subterráneas.

Tabla de comparación de especificaciones técnicas

Descripción

CY - R40R
Chuangyuan High-Tech Machinery Co., Ltd.

Easer - L
Atlas Copco

OperaciónDiámetro de perforación

mm

Piloto: 215; Escariado: 700; Levantamiento: 1500

Escariado: 750;

Levantamiento: 1500

Profundidad de perforación

m

Piloto: 200; Escariado: 60; Aumento: 100

60

Varillas de perforación

Φ190x1000

Φ203x1219

Diámetro piloto

mm

215

229

FormaCuerpo principalTransporte

mm3

5600×1950×1930

11536×2828×3450

Trabajando

mm3

6450×1950×3840

12400×2828×4306

Peso

kg

15000

25820

Vehículo de varilla de perforaciónDimensiónmm3

3000×1400×1700

----

Peso

kg

2500

----

EmpujeFuerza de alimentación

kN

860

600

Fuerza de elevaciónkN

860

600

Carreramm

1425

1724

Velocidad

m/min

0~8

0~2

RotaciónEscariado

1

Esfuerzo de torsión

N.m

49500

40000

Velocidad de rotación

r/min

14

14

2

Esfuerzo de torsión

N.m

30500

20000

Velocidad de rotaciónr/min

23.5

22

Levantamiento

N.m

69000

50000

ViajeFuerza de tracciónKn

80

-----

Escalabilidad

°

20

-----

Altura desde el suelo

mm

250

250

Velocidad1stengranaje

2.5

----

2nd engranaje

Km/h

5

----

PoderPotencia del motor

Kw

90

120

Potencia del motor diesel

Kw

55

175

Solicitud

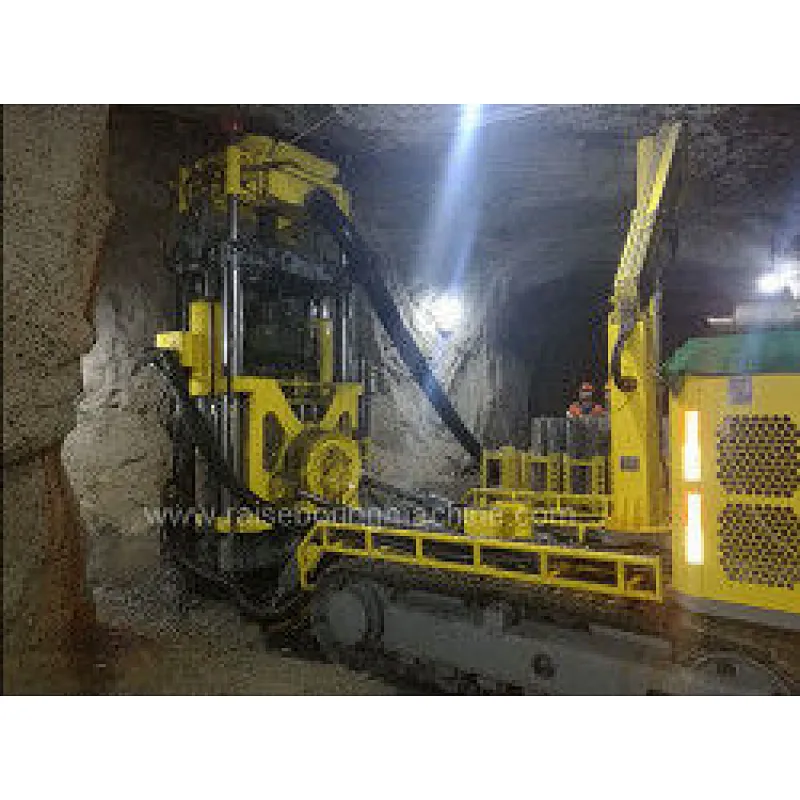

Gracias a su diseño compacto, la plataforma perforadora de elevación de pozo CY-R40C se puede utilizar en oro, cobre y otras minas subterráneas con limitaciones de espacio.

El equipo de perforación aburrido versátil CY-R40C se puede utilizar para perforar orificios de apertura en la cueva de bloques, la excavación a nivel inferior y la mina de nivel bajo. Y también se puede usar para agujeros de condición previa, agujeros de tubos de llenado de pasta, agujeros de medios, agujeros de ranuras, rellenos posteriores, agujeros de drenaje, agujeros de ventilación, agujeros de llenado, agujeros de cable, pasajes y túneles, y aplicaciones de extracción de venas estrechas.

Característica

1, Cargador automático de varillas

Nuestra máquina perforadora de elevación de caja adopta la tecnología de posicionamiento automático y la estructura dinámica de conexión, la plataforma de perforación de caja puede realizar la conexión completamente mecanizada y la operación de la barra de descarga sin el comando de otra persona a través de dos llaves hidráulicas.

2, Nuestra tecnología patentada y configuración de alto nivel.Nuestra máquina perforadora de agujeros de caja utiliza nuestra propia tecnología patentada, así como las conocidas marcas de dispositivos eléctricos, componentes hidráulicos y piezas de transmisión en el mundo.

3, Dos modos de perforación y tres modos de operación.El sistema de control de nuestra máquina perforadora de agujeros de caja admite dos modos de perforación (modo de perforación de alta precisión y modo de perforación de alta velocidad) y tres modos de operación (operación manual, operación inalámbrica y operación por cable).

4, Chasis de oruga autolubricante y sin mantenimiento

El chasis de oruga hidráulico personalizado puede lograr el cambio automático de dos velocidades, la conducción inalámbrica dentro y fuera del vehículo y una mayor eficiencia.

5, Sistema automático de mantenimiento de la presión de la máquina.

El sistema automático de mantenimiento de la presión de la máquina hace que el taladro de perforación se pueda utilizar inmediatamente después de llegar a la estación de trabajo, y puede salir inmediatamente después de terminar el trabajo, ahorrando mucho tiempo para verter, instalar y desmontar el concreto.

6, Sistema hidráulico diesel-eléctrico de doble potencia.

En cuanto a nuestra plataforma de perforación de elevación de pozo, la energía eléctrica es responsable de todas las funciones de la operación de campo, mientras que la energía diésel es responsable de la función de caminar.

7, Sistema de control inteligente RCS

El boxhole RBM instala el sistema de control inteligente RCS con protección de seguridad, operación automática, diagnóstico de fallas, almacenamiento de datos, comunicaciones por Internet, pantalla digital y otras funciones.

Función multipropósito

1, Perforación de pozo largo

La máquina perforadora de agujeros ciegos puede perforar agujeros con diámetros de Φ220 mm y profundidades de 200 m.

2, Taladro de caja

Nuestro taladro de elevación de agujero ciego utiliza una punta tricónica y una fresa para perforar el eje simultáneamente. Puede perforar un eje con un diámetro de Φ670 mm y una profundidad de 60 m.

3, Down Reaming

Nuestra plataforma perforadora de elevación de pozo primero perfora el orificio piloto con la broca tricónica, retira la broca y el tubo de perforación e instala el cabezal de corte de fresado para la operación de fresado hacia adelante de arriba a abajo. Puede perforar el agujero con un diámetro de 670 mm y una profundidad de 200 m.

4, Down Raising

Primero, la broca tricónica se usa para perforar el orificio piloto, y después de retirar la broca, se reemplaza el cabezal de corte de escariado para realizar la operación de escariado de abajo hacia arriba. Este proceso puede perforar una persiana con un diámetro de Φ1400 mm y un profundidad de 200m.
