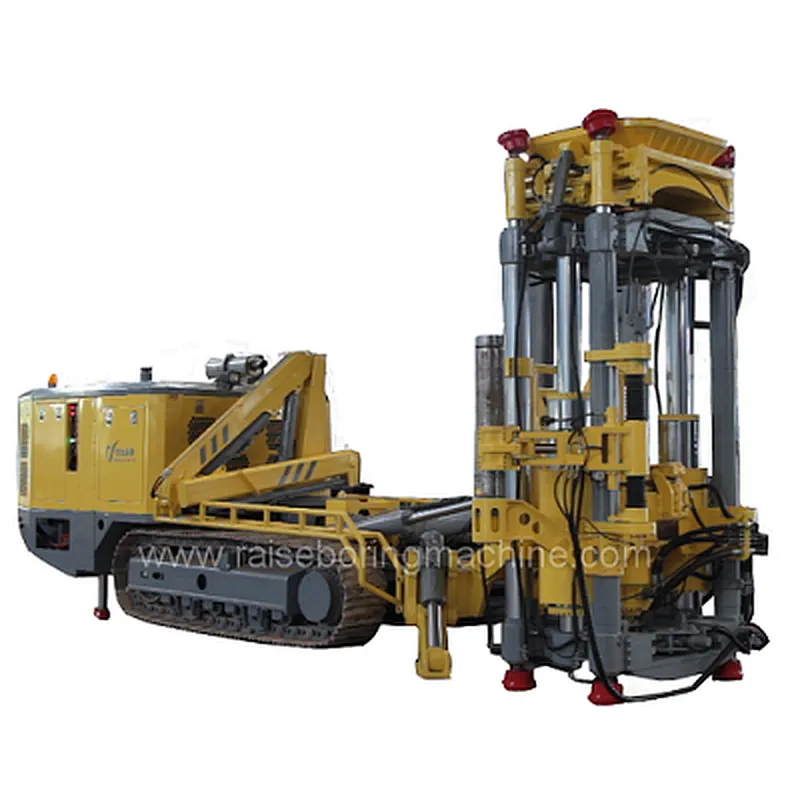

Sistema automático del cargador de la barra de la taladradora de la caja de la vuelta rápida para el agujero de la ranura
Sistema automático del cargador de la barra de la taladradora de la caja de la vuelta rápida para el agujero de la ranura
Sistema automático del cargador de la barra de la taladradora de la caja de la vuelta rápida para el agujero de la ranura
Sistema automático del cargador de la barra de la taladradora de la caja de la vuelta rápida para el agujero de la ranura
Sistema automático del cargador de la barra de la taladradora de la caja de la vuelta rápida para el agujero de la ranura
Sistema automático del cargador de la barra de la taladradora de la caja de la vuelta rápida para el agujero de la ranura
Sistema automático del cargador de la barra de la taladradora de la caja de la vuelta rápida para el agujero de la ranura

Sistema automático del cargador de la barra de la taladradora de la caja de la vuelta rápida para el agujero de la ranura

Modelo
CY-R40C(10)
Entrega:
FOB
Cantidad mínima de pedido:
1 conjunto
Disponibilidad:
20 conjunto / El
Lugar original de origen:
China
Plazo de entrega:
60 De
Cantidad:

Descripción detallada del producto

caracteristicas:

Cargador automático de varillas

Categoría:

Boxhole Raiseboring, Box Hole Raise Drill

Solicitud:

Orificio de ranura, orificio de ventilación, orificio de llenado, orificio de cable

Ventaja:

Cambio rápido e instalación

Diámetro de perforación:

220mm - 1400mm

Profundidad de perforación:

60m - 200m

Sistema de control:

RCS inteligente

Métodos de Operación:

Manual, cableado, inalámbrico

500 , 600 , 700 mm Diameter Boxhole Borer For Slot Hole with RCS inteligente Control System

Introducción y aplicación

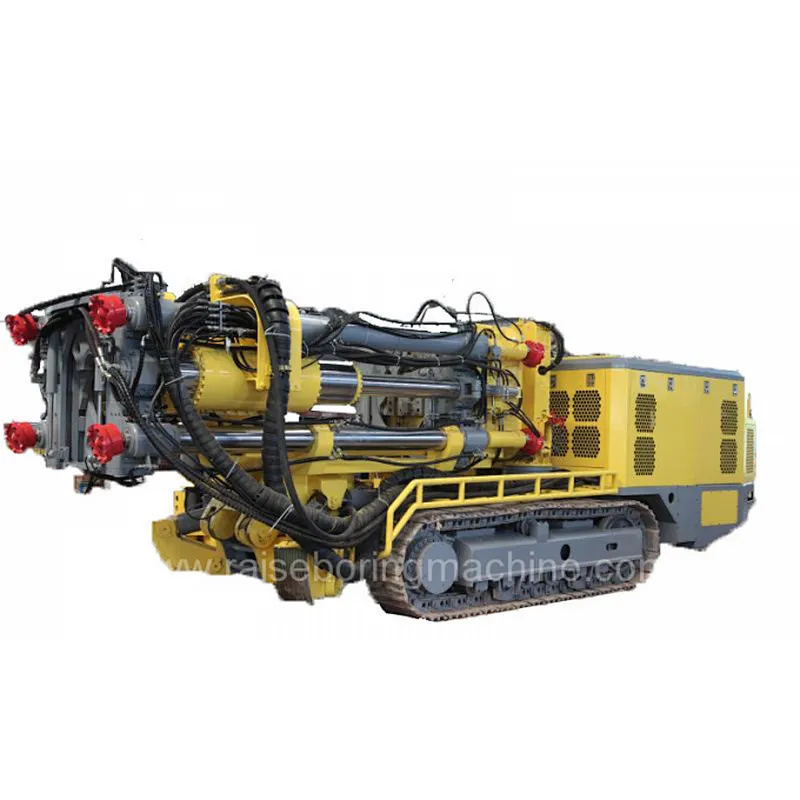

Our boxhole borer is a low-profile raise boring machine, which is suitable for holes with diameter of 500mm, 600mm, 700mm and so on. The highly versatile R40C boxhole borer combines shape and function to save you time and money. Our boxhole borer is very effective in longhole drilling, boxhole drilling, down reaming and down raising. The boxhole borer installs RCS intelligent control system, which can ensure you operate safely. It is the most powerful boxhole borer in the market.

Debido a su diseño compacto, el barrenador de pozo CY-R40C se puede utilizar en oro, cobre, plata, zinc y otras minas subterráneas con limitaciones de espacio. El barrenador puede producir agujeros de drenaje, agujeros de ventilación, agujeros de llenado y agujeros de cables de manera segura, precisa y económica.

Parámetro de rendimiento

Especificación

CY-R40C

Empuje

Fuerza de alimentación

KN

1980

Fuerza de elevación

KN

1980

Velocidad de alimentación

m / min

7.7

Distancia de alimentación

mm

1440

Rotación

Par en sentido horario

KN.m

76

Par antihorario

KN.m

100

Rotación velocity

r / min

30

Viajar

Fuerza de tracción

KN

200

Viajarling speed

Km / h

4

Escalabilidad

La licenciatura

20

Altura desde el suelo

mm

250

Poder

voltaje

V

AC380

Fuerza de motor

KW

90

Potencia del motor diesel

KW

55

Sistema y caracteristicas

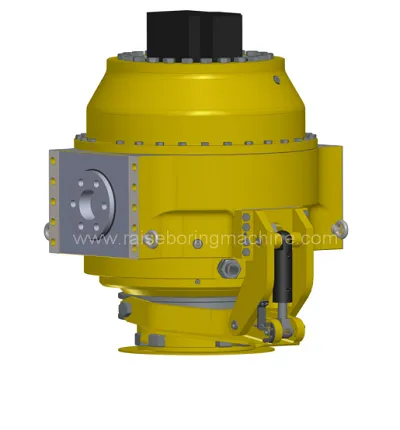

1, sistema rotativo

The rotary system adopts our own patented technology, which includes the planetary deceleration hydraulic drive imported from France, the upper unloading lever hydraulic wrench and the built-in side sealing water jacket. It achieves a 180 ゚ reversal with the help of a feed system.

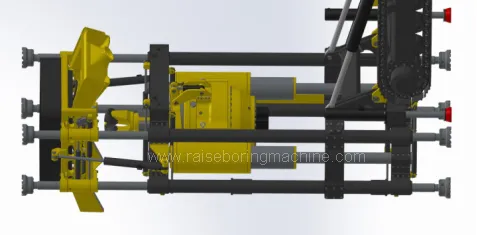

2, Cargador automático de varillas System

The whole process of the rig is mechanized. The application of automatic locating and dynamic insertting board technology does not require the commanding of the other party. It can realize single-person single-machine operation. Compared with the traditional drilling rig, the labor intensity of the workers is greatly reduced, and the auxiliary working time is reduced.

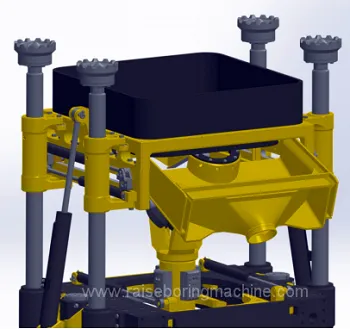

3, sistema de descarga de escoria

El sistema de descarga de escoria se utiliza principalmente para el aumento ciego ascendente. Los cilindros hidráulicos en ambos lados pueden mover el sistema de descarga de escoria hacia arriba y hacia abajo para acercarlo a la superficie de la roca. La ranura de escoria se puede abrir y cerrar bajo la acción del cilindro hidráulico. Cuando la ranura de escoria está en estado abierto, el cabezal de escariado puede pasar. Cuando la escoria está en estado cerrado, la tubería de perforación se sella herméticamente para sostener la tubería de perforación y evitar que la escoria caiga sobre la plataforma.

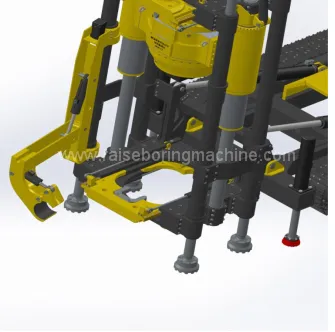

4, Derric

The derric is the core technology of the boxhole raise boring machine and is our own invention patent technology. It is used to replace the concrete platform to ensure the rig is stable and reliable during the excavation process. It contains 8 hydraulic cylinders up and down, no pressure loss under any condition.

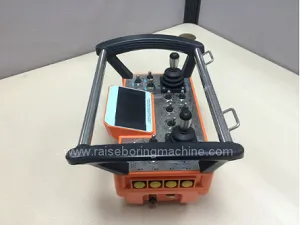

5, sistema de operación

Our boxhole raiseboring rig is equipped with three operating modes, manual operation, wired and wireless operation. The operation panel displays various working parameters and status parameters in a timely manner, and the menu-type operation interface is convenient for the operator to operate.

Métodos de perforación

1, Longhole Drilling.

As for this drilling method, our boxhole raise drill can drill reach depth 200m and diameter 220m.

2, perforación de boquilla.

Our boxhole raiseboring rig can drill a shaft with a diameter of Φ500mm~Φ700mm and a depth of 60m.

3, Down Reaming.

El máximo. profundidad es de 60m, y el máximo. El diámetro es de 670 mm bajo el método de perforación de escariado descendente para nuestra plataforma de perforación de elevación de pozo.

4, levantando hacia abajo

Cuando perforamos en el método de elevación descendente, el equipo de orificio de elevación de pozo cuadrado CY-R40C puede perforar 1400 mm de diámetro y 200 m de profundidad.
