Modelo:
CY-R40C(4)
Entrega:
FOB
Cantidad mínima de pedido:
1 conjunto
Disponibilidad:
20 conjunto / El
Lugar original de origen:
China
Plazo de entrega:
60 De
Cantidad:

Descripción detallada del producto

Categoría:

Boxhole Rasie Borer, Boxhole Raise Drill

Sistema de poder:

Energía Hidráulica Dual Diesel-Eléctrica

Característica:

Varilla automática - Cargador

Diámetro de la caja:

670mm

Profundidad de Boxhole:

60m

Métodos de perforación versátiles:

Boxhole, Longhole, Down Reaming, Down Raising

Características:

Sin plataforma de hormigón

Solicitud:

Derivas medianas a grandes

Versátil Taladro de cajaUp Drilling Medium to Large Drift con un diámetro máximo de 670 mm

Introducción

Como líder tecnológico de la minería subterránea, cooperamos con contratistas y clientes para desarrollar nuevas tecnologías para hacer que la construcción de infraestructura subterránea sea más segura y eficiente.

Our box hole borer technology is developed for the rapid and safe construction of vertical and inclined, medium to large raises or shafts. It can be used in stable strata. When it drill upward, the depth can reach 60m with the daimeter 670mm. Besides boxhole drilling, it also has funciones de perforación de barrenos largos, escariado y rebajado. Al desarrollar esta tecnología, se debe prestar especial atención a mejorar la seguridad laboral, una mayor productividad y una movilidad óptima de las plataformas de perforación. Las prolongadas medidas preparatorias requeridas por los métodos tradicionales ya no son necesarias.

Our boxhole equipment has self-lubricating and maintenance-free crawler chassis, automatic pressure-maintaining steady machine system, diesel-electric dual power hydraulic system, RCS intelligent control system, two drilling modes and three operational modes, full-mechanized connection and breakout drill rod system, and our patented technology and high-level configuration.

Especificación técnica

Descripción

Especificaciones

Empuje

Fuerza de alimentación

1980 KN

Fuerza de elevación

1980 KN

Velocidad de alimentación

7,7 m / min

Distancia de alimentación

1440 mm

Rotación

Par en sentido horario

76 KN.m

Par antihorario

100 KN.m

Rotación velocity

30 r / min

Viajar

Fuerza de tracción

200 KN

Viajarling speed

4 km / h

Escalabilidad

20 °

Altura desde el suelo

250 mm

Poder

voltaje

AC380 V

Fuerza de motor

55 kilovatios

Potencia del motor diesel

92 KW

Solicitud

The Box Hole Raise Boring Rig is used when there is not enough space on the higher of the two levels to be connected. it can safely, accurately and economically drill medium and large holes, such as: precondition holes, paste fill tube holes, media holes, slot holes, back filling holes, ventilation tunnels, slot raises, through passes, drainage holes, ventilation holes, filling holes and cable holes.

Cuatro funciones

Función

Diámetro (mm)

Profundidad (m)

Perforación de pozo largo

220

200

Taladro de caja

670

60

Abajo escariado

670

60

Bajando

1400

200

Característica

1. Sistema de control del programa RCS

(1) El módulo de control del programa de protección de seguridad garantiza un funcionamiento seguro y evita accidentes por caída de varilla y daños al equipo causados por acciones incorrectas.

(2) El módulo de control del programa de la actitud y la percepción de la posición de la plataforma de perforación hace que el posicionamiento de la plataforma de perforación y la operación de la barra de descarga sean precisos y rápidos, y la precisión de la perforación es mayor.

(3) El módulo de operación de modo dual del manual del vehículo y el control de línea de larga distancia hacen que la operación sea más conveniente y segura.

(4) El módulo de control programable autoadaptativo de la propulsión de la plataforma de perforación tiene funciones de control inteligentes como anti-atasco, antidesviación, descompresión de orificios y presión de perforación automática, lo que garantiza la alta eficiencia y confiabilidad de la plataforma de perforación y se adapta automáticamente a Diferentes condiciones de trabajo.

2. Escariador modular con tecnología patentada.

(1) El eje con diferentes diámetros se puede lograr reemplazando las aletas del escariador. El tamaño de la desintegración es pequeño y es conveniente bajar por el eje.

(2) Hay disponibles varios cortadores de rodillos adaptados a diferentes características de roca.

3. Caja de engranajes rotativa autolubricante.

El control combinado de los flujos variables de la bomba y el cambio de marcha de la caja de cambios puede satisfacer la demanda de velocidad de rotación diferencial en condiciones de perforación y escariado.

4. Cargador automático de varillas

(1) El manipulador de todas las posiciones puede evitar completamente el manejo manual y la carga y descarga de herramientas de perforación de forma rápida y segura.

(2) El dispositivo de descarga de la varilla auxiliar del cilindro puede reducir la intensidad de trabajo.

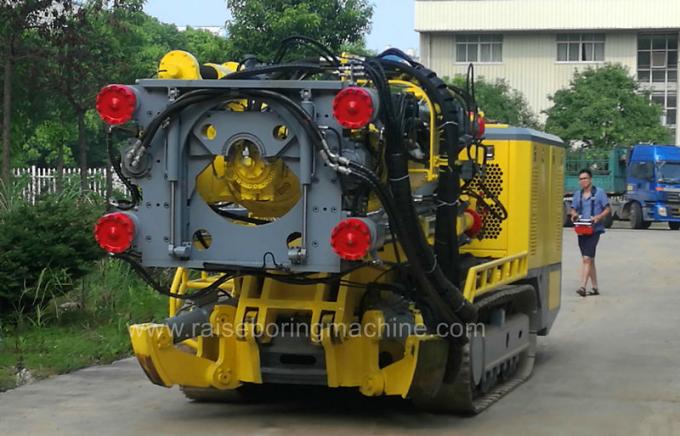

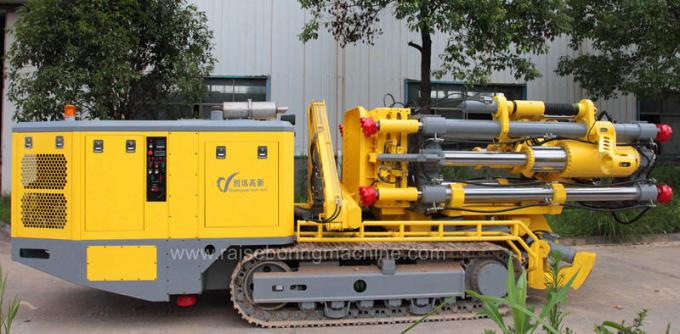

Imagen
