Modèle:
CY-R40C(4)
Livraison:
FOB
Quantité minimum d'achat:
1 ensemble
Disponibilité:
20 ensemble / Mois
Lieu d'origine:
Chine
Délai:
60 Date
Quantité:

La description détaillée du produit

Catégorie:

Foreur de trou rasé, foret de soulèvement de trou de boîte

Système du pouvoir:

Double énergie hydraulique diesel-électrique

Caractéristique:

Tige automatique - Chargeur

Diamètre du trou de boîte:

670 mm

Profondeur de trou de boîte:

60m

Méthodes de forage polyvalentes:

Boxhole, Longhole, Down Alésage, Down Raising

Les caractéristiques:

Sans plateforme en béton

Application:

Dérives moyennes à grandes

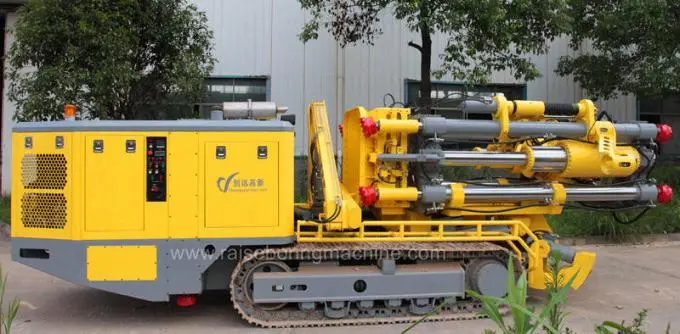

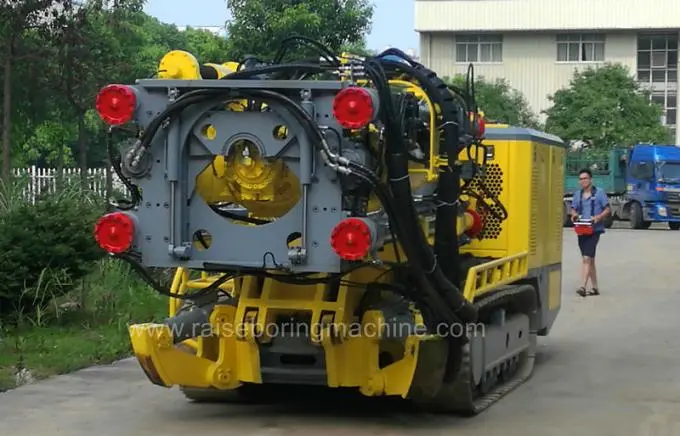

Polyvalent Foreur de trous de boîtePerçage de dérive moyenne à grande with Maximum 670 mm Diameter

introduction

En tant que leader technologique de l'exploitation souterraine, nous coopérons avec des entrepreneurs et des clients pour développer de nouvelles technologies afin de rendre la construction d'infrastructures souterraines plus sûre et plus efficace.

Our box hole borer technology is developed for the rapid and safe construction of vertical and inclined, medium to large raises or shafts. It can be used in stable strata. When it drill upward, the depth can reach 60m with the daimeter 670 mm. Besides boxhole drilling, it also has fonctions de perçage à long trou, d'alésage vers le bas et de levée vers le bas. Lors du développement de cette technologie, une attention particulière devrait être accordée à l'amélioration de la sécurité au travail, à une productivité plus élevée et à la mobilité optimale des appareils de forage. Les longues mesures préparatoires requises par les méthodes traditionnelles ne sont plus nécessaires.

Our boxhole equipment has self-lubricating and maintenance-free crawler chassis, automatic pressure-maintaining steady machine system, diesel-electric dual power hydraulic system, RCS intelligent control system, two drilling modes and three operational modes, full-mechanized connection and breakout drill rod system, and our patented technology and high-level configuration.

Spécifications techniques

La description

Caractéristiques

Poussée

Force d'avance

1980 KN

Force de levage

1980 KN

Vitesse d'alimentation

7,7 m / min

Distance d'alimentation

1440 mm

Rotation

Couple dans le sens horaire

76 KN.m

Couple anti-horaire

100 KN.m

Vitesse de rotation

30 tr / min

Voyage

Force de traction

200 KN

Voyageling speed

4 km / h

Gradabilité

20 °

Hauteur du sol

250 mm

Puissance

Tension

AC380 V

Puissance du moteur

55 KW

Puissance moteur diesel

92 KW

Application

The Box Hole Raise Boring Rig is used when there is not enough space on the higher of the two levels to be connected. it can safely, accurately and economically drill medium and large holes, such as: precondition holes, paste fill tube holes, media holes, slot holes, back filling holes, ventilation tunnels, slot raises, through passes, drainage holes, ventilation holes, filling holes and cable holes.

Quatre fonctions

Fonction

Diamètre (mm)

Profondeur (m)

Forage de trous longs

220

200

Forage en trou de trou

670

60

Alésage vers le bas

670

60

Relevage vers le bas

1400

200

Caractéristique

1. Système de contrôle du programme RCS

(1) Le module de commande du programme de protection de sécurité garantit un fonctionnement sûr et évite les accidents de chute de tige et les dommages à l'équipement causés par de mauvaises actions.

(2) Le module de contrôle de programme de l'attitude et de la perception de la position de l'appareil de forage rend le positionnement et le fonctionnement de la tige de forage précis et rapide et la précision de forage plus élevée.

(3) Le module de fonctionnement bimode du contrôle de ligne manuel et longue distance du véhicule rend l'opération plus pratique et plus sûre.

(4) Le module de contrôle programmable auto-adaptatif de la propulsion de l'appareil de forage a des fonctions de contrôle intelligentes telles que l'anti-brouillage, l'anti-déviation, la décompression des trous et la pression de forage automatique, ce qui garantit la haute efficacité et la fiabilité de l'appareil de forage et s'adapte automatiquement à conditions de travail différentes.

2. Alésoir modulaire avec technologie brevetée.

(1) L'arbre de différents diamètres peut être réalisé en remplaçant les volets d'alésoir. La taille de la désintégration est petite et il est pratique de descendre dans l'arbre.

(2) Divers coupe-rouleaux adaptés aux différentes caractéristiques de la roche sont disponibles.

3. Boîte de vitesses rotative autolubrifiante.

Le contrôle combiné des débits variables de la pompe et du changement de vitesse de la boîte de vitesses peut répondre à la demande de vitesse de rotation différentielle dans les conditions de forage et d'alésage.

4. Chargeur de tige automatique

(1) Le manipulateur toutes positions peut éviter complètement la manipulation manuelle et le chargement et le déchargement des outils de forage rapidement et en toute sécurité.

(2) Le dispositif de déchargement de la tige auxiliaire du vérin peut réduire l'intensité du travail.
