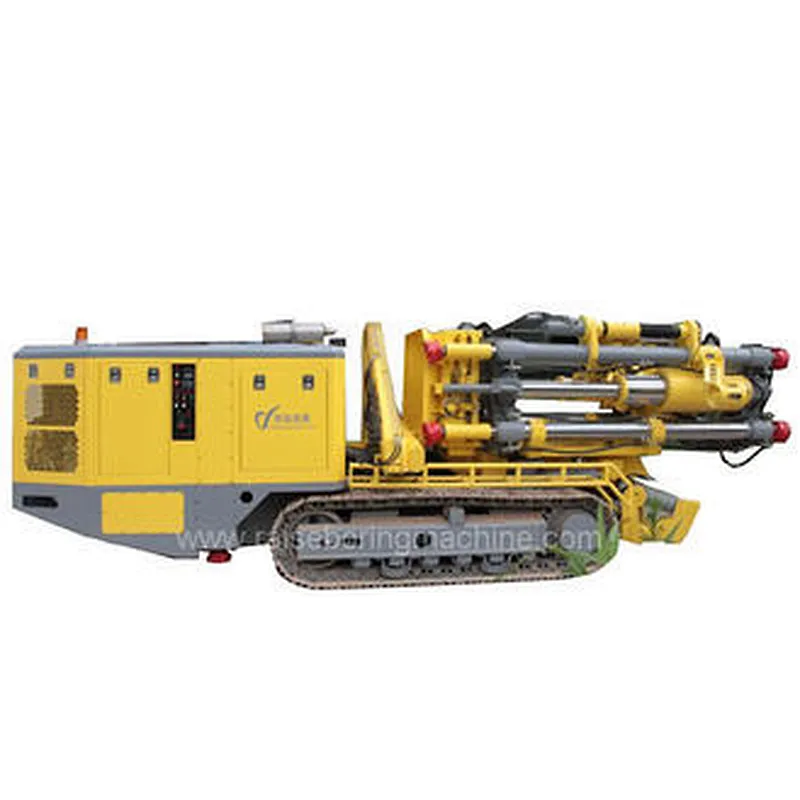

60 m polyvalent or cuivre argent mine mine vers le haut augmenter forage ennuyeux similaire avec Easer L

introduction

Our multipurpose upward boxhole raise boring drill has four functions with boxhole drilling, longhole drilling, down reaming and down raising. When it drills the boxhole, the depth can reach 60m. And, It is an important equipments for underground mining, such as gold, copper, silver and so on.

Boxhole raise boring construction is one of the main projects of preliminary mining, and its engineering amount accounts for 40%-50% of the preliminary mining engineering amount. Therefore, speeding up the excavation speed of boxhole RBM is of great significance to ensure the balance of the three-grade ore quantity and realize the balance of high production.

We have successfully developed the first CY-R40V Boxhole Raise Boring Machine by utilizing our many years experience in the development of raise drilling rigs and combining with the technical requirements of mine boxhole construction.

Sa taille de forme n'est que d'une seconde de celle de produits similaires à l'étranger. Son prix est inférieur au tiers de celui de produits similaires à l'étranger. Il a une bonne maniabilité, pas besoin de couler du béton, une installation rapide, un fonctionnement sûr, peut pleinement répondre aux besoins des clients miniers.

Spécifications techniques

Application

CY-R40C versatile blindhole raise boring rig is designed to drill opening holes in block cave, sub level caving and sub level stoping mine. Applications range from excavating precondition holes, paste fill tube holes, media holes, through passes, to narrow vein mining applications.

Caractéristique

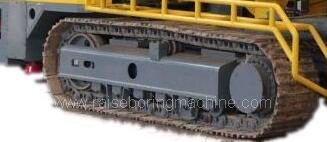

1, The crawler is compact and flexible.
Diesel engine is used to drive blindhole raise boring machine walking, which has strong traction, strong climbing ability and can be turned in situ.
Our blindhole raise boring rig has small size, easy disintegration, and is suitable for large, medium and small types of underground mines.

2, une seule opération, économiser du travail et des efforts.
Le véhicule approprié de la tige de forage peut être traîné ou automoteur, ce qui assure la connexion, le déchargement et le transport mécanisés des tiges de forage, réalise une opération de changement de vitesse unique et réduit considérablement l'intensité de travail des opérateurs. (Optionnel)

3, système hydraulique intelligent de haute protection.
Our blindhole raise boring equipment uses constant power load-sensitive hydraulic pump and load-sensitive electromagnetic proportional valve group, full proportional sensitive control, no overflow, no heating, high efficiency and energy saving.
Our blindhole machine adopts multi-stage filtration and isolation of oil suction, pipeline, oil return and oil discharge. The system is not easy to pollute, and the hydraulic components work more reliably.

4, tige de forage à haute résistance à grand pas avec technologie brevetée
(1) Afin de répondre aux différentes exigences de fonctionnement, des tiges de forage standard (résistance supérieure à 700 Mpa) et des tiges de forage haute résistance (résistance supérieure à 1100 Mpa) sont disponibles.
(2) Les filetages à grand pas peuvent améliorer efficacement la résistance à la tension des connexions filetées.
(3) La tige de forage adopte une conception de résistance égale, ce qui réduit le poids total de la tige de forage et améliore efficacement la profondeur de forage et la capacité anti-fatigue de la tige de forage.

5, Without concrete platform and quick set-up
Our blindhole raise drill uses hydraulic column fixed technology, without for concrete pouring, can double shorten operation preparation time.

Founction

1, forage de trou de boîte ---- 670 mm de diamètre, 60 m de profondeur

2, forage à long trou ---- diamètre 220 mm, profondeur 200 m

3, alésage Dowm ---- diamètre 670 mm, profondeur 200 m

4, élévation vers le bas ---- 1400 mm de diamètre, 200 m de profondeur
