Modèle
CY-R40C(8)
Livraison:
FOB
Quantité minimum d'achat:
1 ensemble
Disponibilité:
20 ensemble / Mois
Lieu d'origine:
Chine
Délai:
60 Date
Quantité:

La description détaillée du produit

Catégorie:

Plate-forme ennuyeuse de montée de trou de boîte, foret de montée de trou aveugle

Châssis:

Chenille autolubrifiante et sans entretien

Application:

Trous de préconditionnement, trous de tube de remplissage de pâte, trous de support

Les fonctions:

Boxhole, Longhole, Downreaming, Downraising

Modèles de forage:

Manuel, filaire, sans fil

Fonctionnalité:

Sans plateforme en béton

Diamètre:

220-1400 millimètres

Profondeur:

60-200 M

Équipement de forage en hauteur de 60 à 200 mètres de profondeur en amont similaire à l'Easer L pour la ventilation

introduction

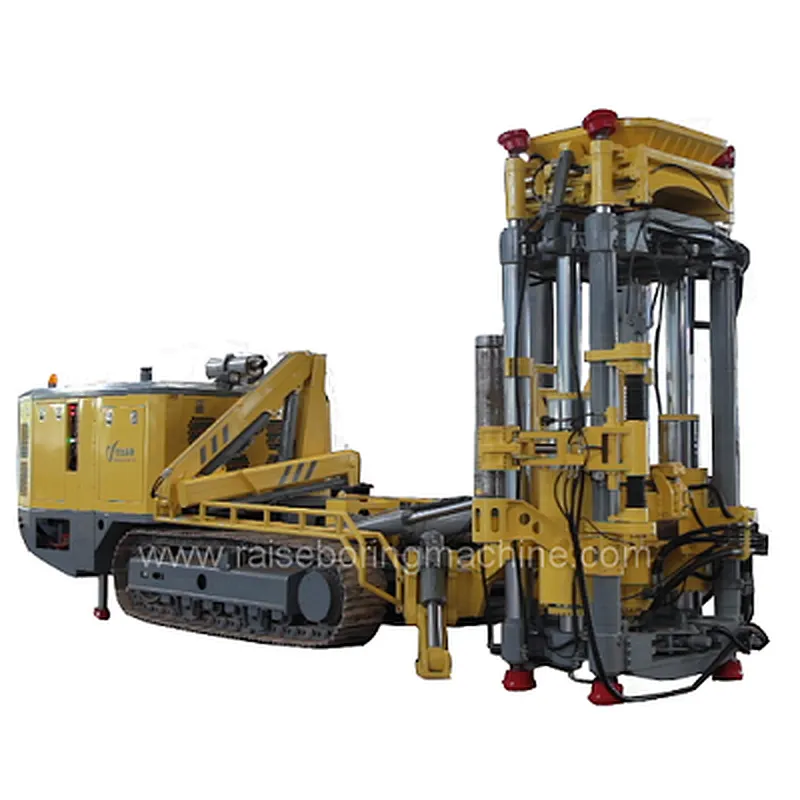

Our upream raise boring machine is a low profile raise boring drilling rig, suitable for holes with diameter of 220 mm-1400 mm and depth of 60m -200m. This unique multi-purpose raise drill can perform longhole drilling, boxhole drilling, down reaming as well as down raising. Our upream raise boring machine has ingenious structure, powerful function and greater flexibility. It can cope with various applications with limited workspace, for example, ventilation.

Paramètres

La description

Caractéristiques

Force d'avance

1980 KN

Force de levage

1980 KN

Vitesse d'alimentation

7,7 m / min

Distance d'alimentation

1440 mm

Couple dans le sens horaire

76 KN.m

Couple anti-horaire

100 KN.m

Vitesse de rotation

30 tr / min

Force de traction

200 KN

Vitesse de déplacement

4 km / h

Gradabilité

20 °

Hauteur du sol

250 mm

Tension

AC380 V

Puissance du moteur

90 KW

Puissance moteur diesel

55 KW

Application

Notre foreuse de perçage de puits, une plate-forme de forage de montée polyvalente, est idéale pour les trous de fente, le remblayage et les applications d'extraction de veines étroites. Il est conçu pour percer des trous d'ouverture dans des grottes de blocs, des grottes de sous-niveau et des mines de sous-niveau. Et il peut également être utilisé pour les trous de préconditionnement, les trous de tube de remplissage de pâte et les trous de support.

Les fonctions

Notre aléseuse de montée de trou de boîte a quatre fonctions: le forage de trou long, le forage de trou de boîte, l'alésage vers le bas et le levage vers le bas. Il peut donc répondre à de nombreuses exigences pour l'exploitation minière.

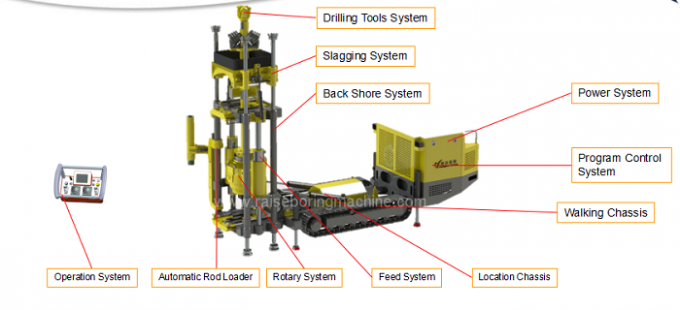

Les systèmes

1, système d'alimentation

(1) Sous-système d'alimentation

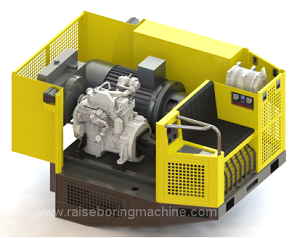

Our upream raise boring machine adopts diesel and electric dual-power drive. And the walking state is driven by diesel engine, the working state is driven by electric motor, which can not only exert the mobility flexibility of diesel, but also exert the low-cost characteristics of electric power.

(2) Hydraulic subsystem

In China, our upream rigs use constant-power control for load-sensing full-scale high-pressure hydraulic systems for the first time. The peak pressure of the system is 40Mpa (28Mpa for conventional systems). The main components are all world-renowned brands, using multiple filtration technologies. The power density is large, no overflow heat, no overload and downtime.

(3) Power subsystem

Le sous-système de puissance est principalement utilisé pour contrôler le moteur du système hydraulique, le moteur de la pompe à eau et le démarrage du moteur diesel. Il est entièrement scellé et dispose de fonctions étanches à l'humidité et de déshumidification. Ses principaux composants sont tous les produits ABB.

2, système de contrôle de programme

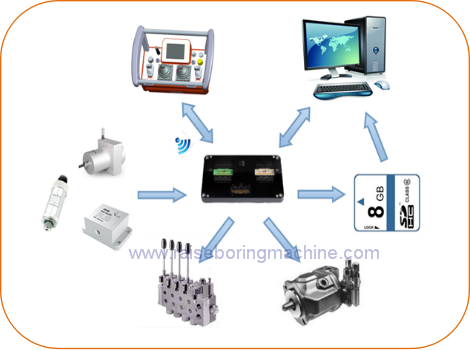

The upream rig is equipped with the RCS2.0 intelligent control system for safety protection, automatic operation, fault diagnosis, data storage, interconnection and digital display.

3, châssis de marche

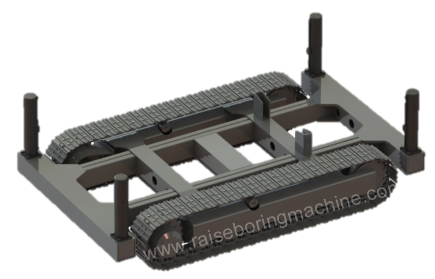

The crawler chassis consists of four leveling hydraulic legs, platform and crawler assembly. The crawler is custom-made by Shantui. It uses self-lubricating, maintenance-free, hydraulically driven mining crawler chassis. And the crawler chassis is driven by the two-speed hydraulic drive of Doosan, Korea, which can automatically shift gears according to the load. The height of the ground is 250mm, and the passing ability is strong, which can realize the in-situ steering.

4, système de localisation

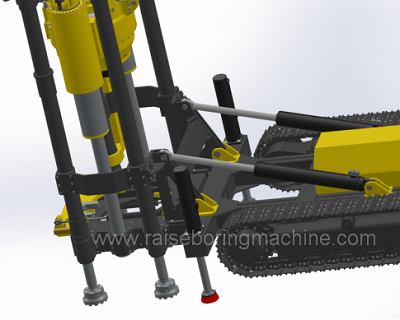

The stable location function is completed by four leveling legs of the chassis, two pitching cylinders and two fine-tuning screws on the main unit. The adjustment angle can be accurately displayed on the panel through high-precision digital sensors.

5, système de poussée

The thrust system consists of two rod-end fixed double-stage cylinders. The sliding surface is made of hard-hardened chrome surface treatment. It is supported by special wear-resistant materials to increase its resistance to lateral loads.
