Çok yönlü Kutu Delik DeliciOrtadan Büyük Kaymaya Kadar Delme Maksimum 670mm Çaplı
Giriş
Yeraltı madenciliğinin teknolojik lideri olarak, yeraltı altyapısının yapımını daha güvenli ve daha verimli hale getirmek için yeni teknolojiler geliştirmek için yükleniciler ve müşterilerle işbirliği yapıyoruz.
Our box hole borer technology is developed for the rapid and safe construction of vertical and inclined, medium to large raises or shafts. It can be used in stable strata. When it drill upward, the depth can reach 60m with the daimeter 670mm. Besides boxhole drilling, it also has uzun delik delme, aşağı raybalama ve aşağı yükseltme fonksiyonları. Bu teknolojiyi geliştirirken, iş güvenliğinin, yüksek verimliliğin ve sondaj kulelerinin optimum mobilitesinin geliştirilmesine özel dikkat gösterilmelidir. Geleneksel yöntemlerin gerektirdiği zaman alıcı hazırlık önlemlerine artık gerek yoktur.
Our boxhole equipment has self-lubricating and maintenance-free crawler chassis, automatic pressure-maintaining steady machine system, diesel-electric dual power hydraulic system, RCS intelligent control system, two drilling modes and three operational modes, full-mechanized connection and breakout drill rod system, and our patented technology and high-level configuration.
Teknik özellik
| Açıklama | Özellikler |
itme | Besleme kuvveti | 1980 KN |
Kaldırma kuvveti | 1980 KN |
Yem hızı | 7,7 m / dk |
Besleme mesafesi | 1440 mm |
rotasyon | Saat yönünde tork | 76 KN.m |
Saat yönünün tersine dönme momenti | 100 KN.m |
rotasyon velocity | 30 dev / dak |
Seyahat | Çekme kuvveti | 200 KN |
Seyahatling speed | 4 Km / s |
tırmanma kabiliyeti | 20 ° |
Yerden yükseklik | 250 mm |
Güç | Voltaj | AC380 V |
Motor gücü | 55 KW |
Dizel motor gücü | 92 KW |
Uygulama
The Box Hole Raise Boring Rig is used when there is not enough space on the higher of the two levels to be connected. it can safely, accurately and economically drill medium and large holes, such as: precondition holes, paste fill tube holes, media holes, slot holes, back filling holes, ventilation tunnels, slot raises, through passes, drainage holes, ventilation holes, filling holes and cable holes.
Dört işlev
fonksiyon | Çap (mm) | Derinlik (m) |
Uzun delik delme | 220 | 200 |
Boxhole delme | 670 | 60 |
Aşağı raybalama | 670 | 60 |
Aşağı yükseltme | 1400 | 200 |
karakteristik
1. RCS program kontrol sistemi
(1) Güvenlik koruma programı kontrol modülü, güvenli çalışmayı sağlar ve çubuk düşme kazalarını ve yanlış eylemlerden kaynaklanan ekipmanın hasar görmesini önler.
(2) Sondaj kulesi tutum ve konum algısının program kontrol modülü sondaj kulesi konumlandırma ve boşaltma çubuğu çalışmasını doğru ve hızlı ve sondaj doğruluğunu daha yüksek yapar.
(3) araç manuel ve uzun mesafe hattı kontrol çift modlu operasyon modülü operasyon daha rahat ve güvenli hale getirir.
(4) Sondaj kulesi tahrikinin kendinden uyarlanabilir programlanabilir kontrol modülü, sondaj kulesinin yüksek verimliliğini ve güvenilirliğini sağlayan ve otomatik olarak uyum sağlayan anti-parazit, anti-sapma, delik açma ve otomatik delme basıncı gibi akıllı kontrol işlevlerine sahiptir. farklı çalışma koşulları.
Patentli teknoloji ile 2. Modüler rayba.
(1) Farklı çaplara sahip şaft, rayba kanatlarının değiştirilmesi ile gerçekleştirilebilir. Parçalanma boyutu küçüktür ve şafttan aşağı inmek uygundur.
(2) Farklı kaya özelliklerine uyarlanmış çeşitli silindir kesici mevcuttur.
3. Kendinden yağlamalı döner şanzıman.
Pompa değişken akışlarının ve dişli kutusunun vites değiştirmesinin kombine kontrolü, delme ve raybalama koşullarında diferansiyel dönüş hızı talebini karşılayabilir.
4. Otomatik Çubuk Yükleyici
(1) Tüm konum manipülatörü manuel elleçleme ve delme araçlarının hızlı ve güvenli bir şekilde yüklenmesi ve boşaltılmasını tamamen önleyebilir.
(2) Silindir yardımcı çubuk boşaltma cihazı, emek yoğunluğunu azaltabilir.

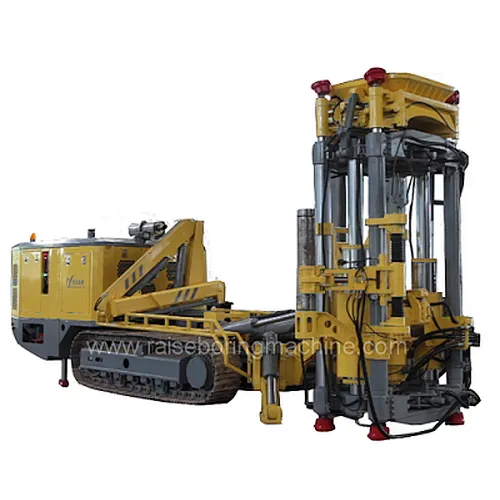

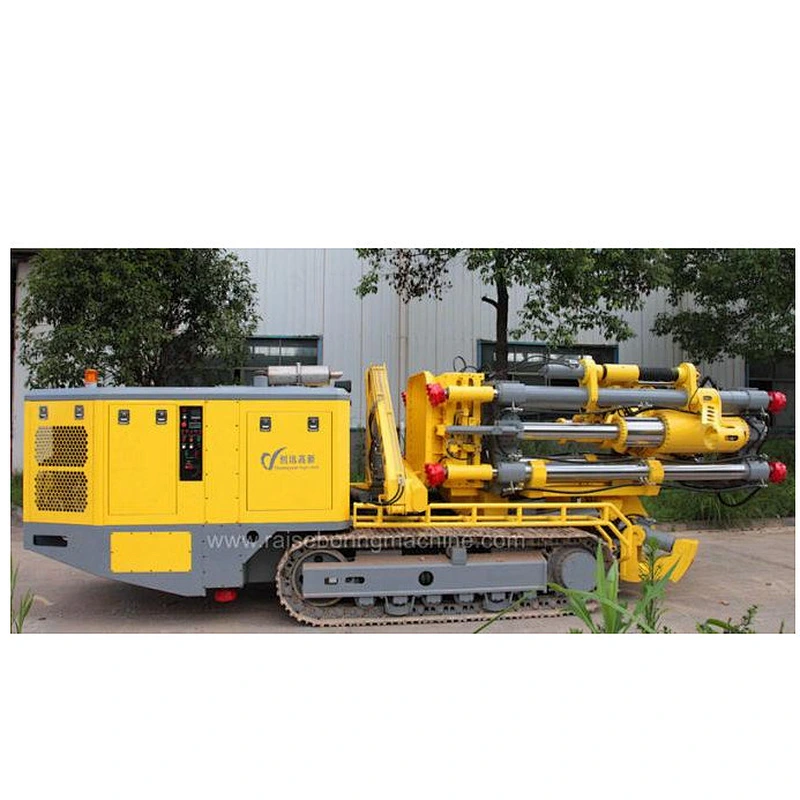

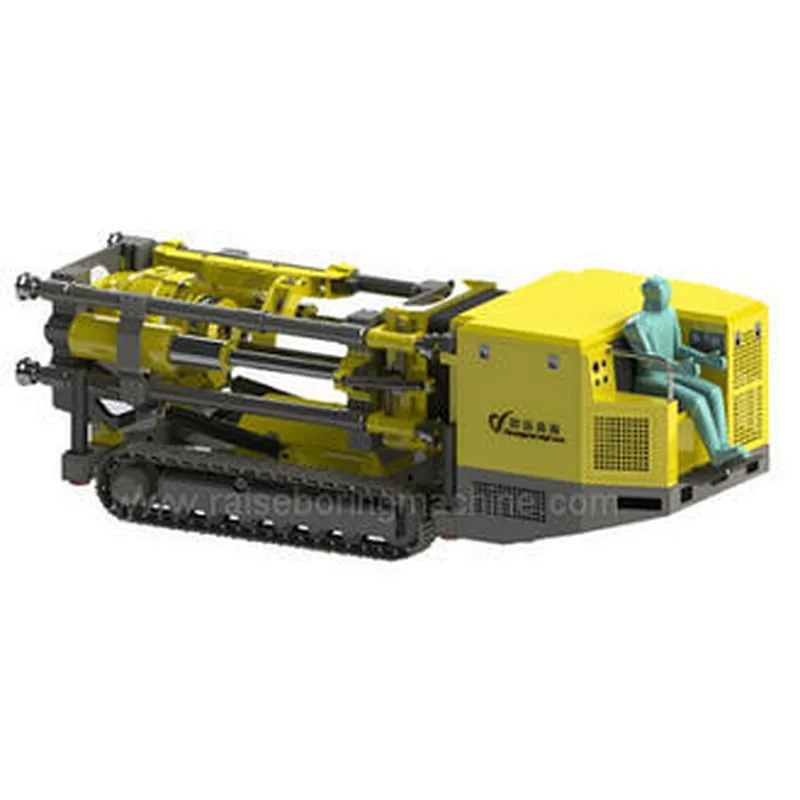

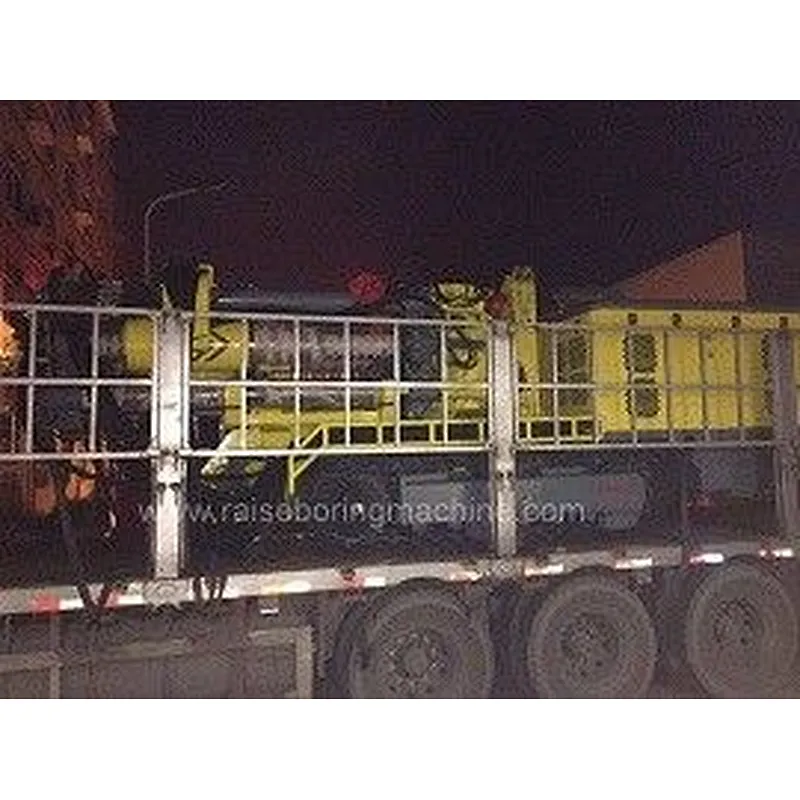

Resim
