Descripción detallada del producto
Categoría: | Levantar plataforma aburrida | Diámetro máximo: | 4.5m |
|---|---|---|---|
Máxima profundidad: | 200m | Fuerza de motor: | 132Kw |
Fuerza de alimentación: | 2000KN | Distancia de alimentación: | 1455mm |
Máquina perforadora de elevación del sistema inteligente RCS con componentes clave famosos
Introducción:
El desarrollo de la plataforma perforadora Raise de la serie CY-R ha absorbido el concepto de diseño avanzado de productos extranjeros similares. Es un tipo de taladro de elevación inteligente con capacidad de operación de roca dura, alta eficiencia de operación, seguro y confiable, fácil de operar. Es el equipo digital necesario para la excavación segura de minas subterráneas.
Parámetros Manin:
Diámetro nominal de elevación | 3000 (milímetro) | Velocidad de alimentación | 7,0 (M / min) |
Diámetro de elevación máx. | 3500 (milímetro) | Distancia de alimentación | 1455 (milímetro) |
Segundo diámetro de elevación | 4500 (milímetro) | Par en sentido horario | 172 (KN.m) |
Profundidad máxima de elevación | 200 (M) | Par antihorario | 197 (KN.m) |
Agujero piloto | 280 (milímetro) | Velocidad de rotación | 0-37 (R / min) |
Taladro angel horizontal | 60-90 (°) | voltaje | 380 (V) |
Fuerza de alimentación | 2000 (KN) | Fuerza de motor | 132 (KW) |
Fuerza de elevación | 2000 (KN) | Velocidad de rotación del motor | 1480 (R / min) |
Dimensión:
caracteristicas:
1: nuestra máquina perforadora de elevación utiliza componentes clave famosos:
Bomba principal --- Alemania Bosth Rexroth
Válvula --- Alemania Hawe
Motor rotativo --- France Poclain
Manguera y articulación --- America Park
Sello --- Alemania FAT
Rodamiento --- Suecia SKF
Sistema de control --- China Sany
Sistema remoto --- China Sany
Control eléctrico --- Suecia ABB
2: nuestra máquina perforadora de elevación utilizando el sistema de control inteligente RCS
Protección de seguridad | Operación incorrecta |
Condiciones de trabajo anormales | |
Alerta de estado | |
Diagnóstico erroneo | |
Operación automática | Optimización de parámetros |
Operación de modo dual | |
Ubicación automática | |
Tablero dinámico | |
Operación multimodo | Control remoto inalámbrico |
Control remoto | |
Manual de operación | |
Pantalla virtual a color |

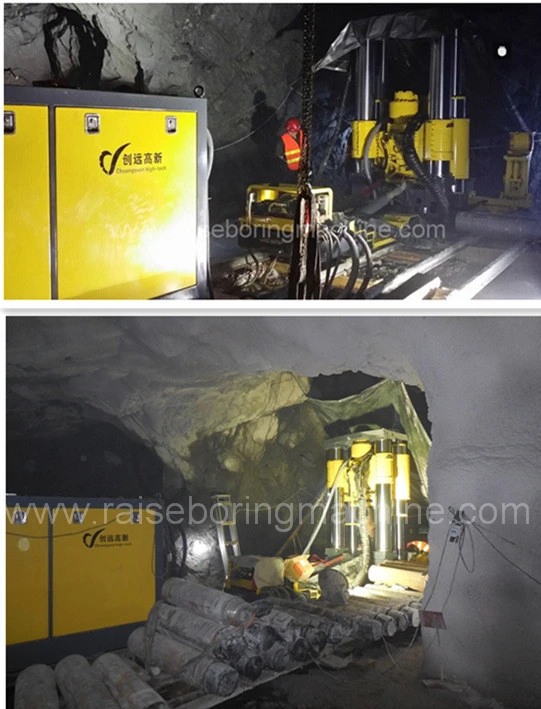

3: el caso de construcción de nuestra máquina aburrida:
1: Dos unidades R120 Standrad Raise Boing Machine
Condición del terreno: Condición del terreno complicada, mina de magnetita, dureza de Protodikonov f12 ～ f18.
Instrucción: Se ha terminado el orificio de la tolva de 108 m (eje de extracción) (3 m de diámetro, 11 orificios), eje de ventilación de 240 m (1,5 m de diámetro, 1 orificio). La mayor eficiencia es de 18 m por turno. Por ejemplo, agujero NO.27, 104m de profundidad, dureza f14, la velocidad de perforación piloto es de 1m / h. La profundidad de perforación promedio es de 8.1 m por turno. Max. La profundidad de perforación es de 11,2 m por turno.
2: una unidad R120 Standard Mobile Raise aburing Machine
Condición del terreno: condición del terreno complicada, mina de cobre, dureza de Protodikonov f 8 ~ f14.
Instrucciones: utilizaron una máquina perforadora de otro fabricante. La roca se mezcló con lodo masivo, la contracción ocurrió durante la perforación y la elevación. Por lo tanto, su torque fue bajo y luego de baja eficiencia, más fallas, difícil de transportar y alto costo. Cuando usan nuestro RBM, aquí no hay problemas similares. La eficiencia es superior a 10 m por turno, que es el doble que antes y ahorra la mitad del costo y un tercio del tiempo de transporte.
