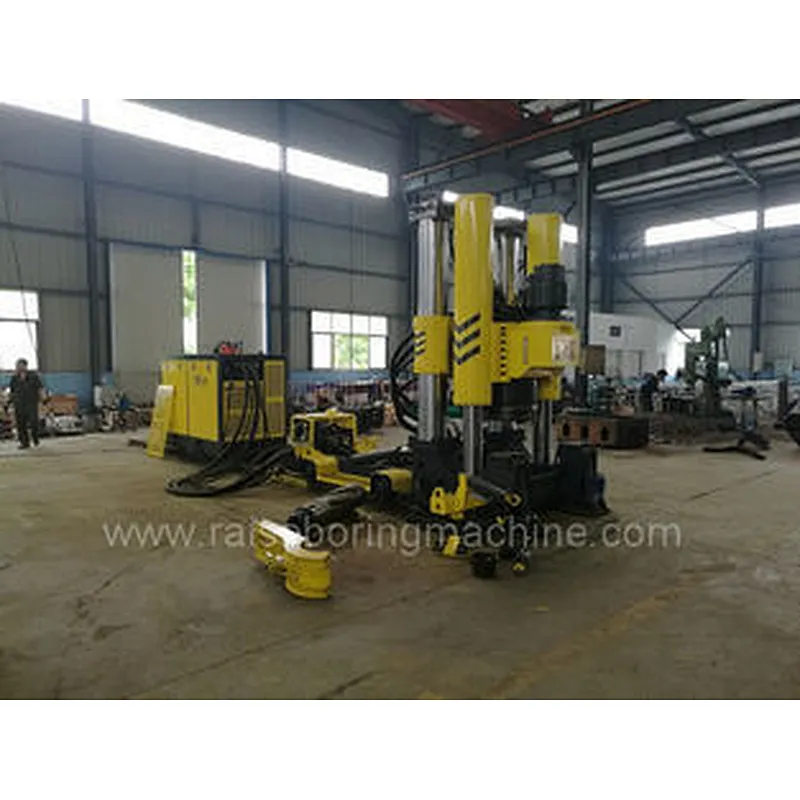

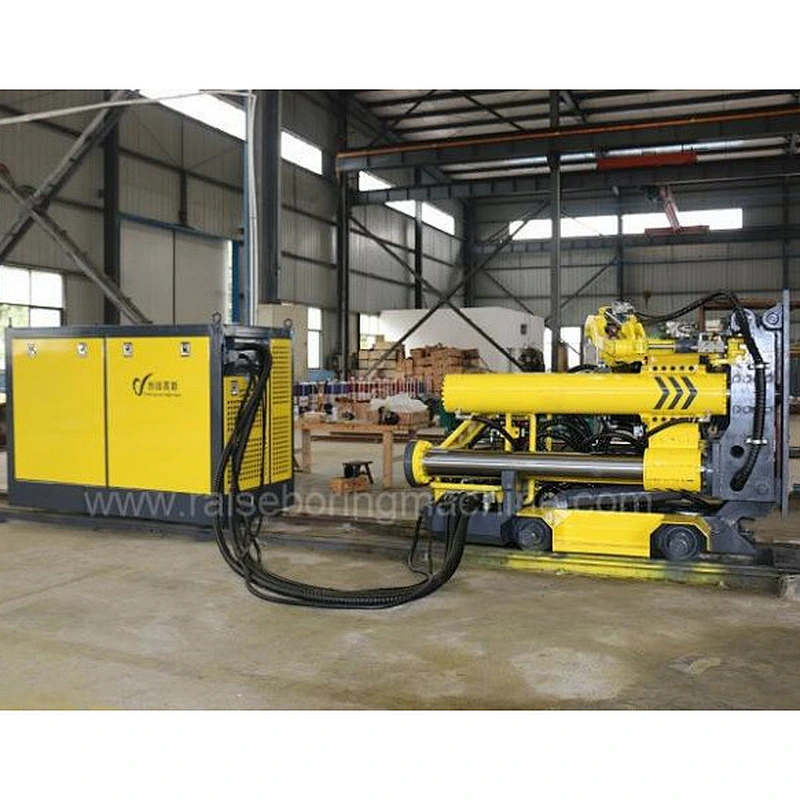

RCS Intelligent System Raise Boring Machine with Famous Key Components

Introduction:

Le développement de la plate-forme d'alésage Raise de la série CY-R a absorbé le concept de conception avancé de produits étrangers similaires. C'est une sorte de foret de levage intelligent avec une capacité de fonctionnement en roche dure, une efficacité de fonctionnement élevée, sûre et fiable, facile à utiliser. Il s'agit de l'équipement numérique nécessaire pour une excavation sûre des mines souterraines.

Paramètres Manin:

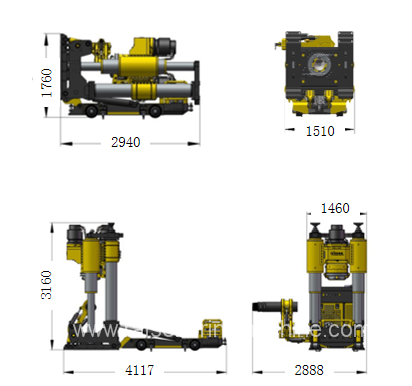

Dimension:

Caractéristiques:

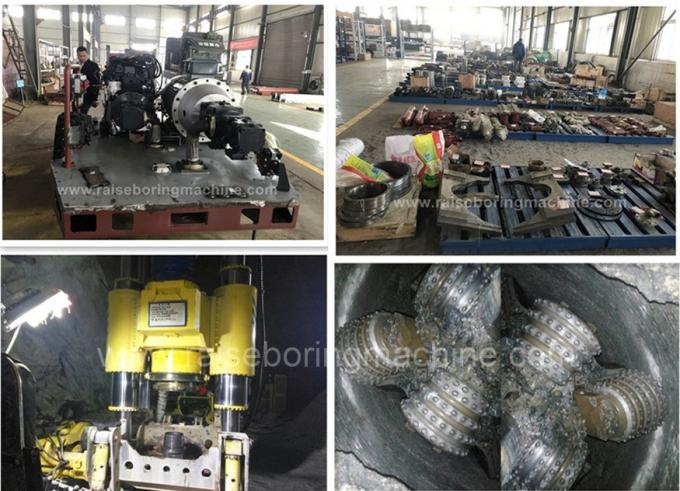

1: Notre machine de forage élève utilise des composants clés célèbres:

Pompe principale --- Allemagne Bosth Rexroth

Valve --- Allemagne Hawe

Moteur rotatif --- France Poclain

Tuyau et joint --- America Park

Joint --- Allemagne FAT

Roulement --- Suède SKF

Système de contrôle --- China Sany

Système à distance --- China Sany

Contrôle électrique --- Suède ABB

2: Notre machine de forage élévatrice utilisant le système de contrôle intelligent RCS

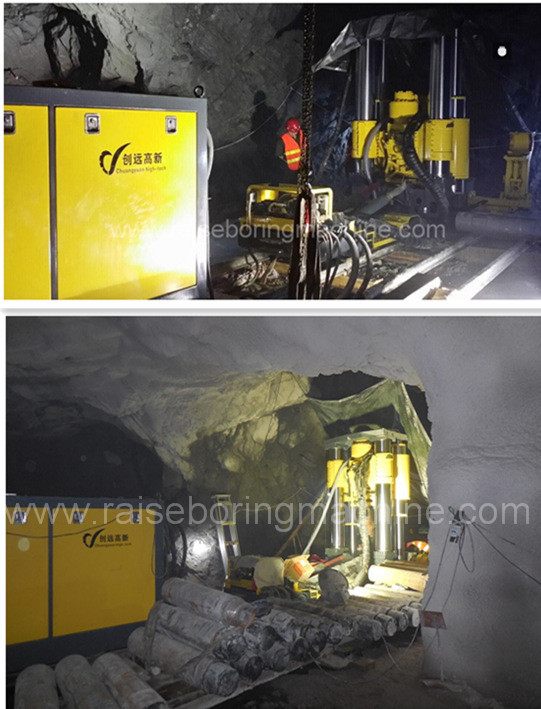

3: Le cas de construction de notre aléseuse élévatrice:

1: Deux unités R120 Standrad Raise Boring Machine

État du sol: État du sol compliqué, mine de magnétite, dureté Protodikonov f12 ～ f18.

Instruction: le trou de la goulotte de 108 m (arbre de tirage) est terminé (3 m de diamètre, 11 trous), 240 m de ventilation (1,5 m de diamètre, 1 trou). Le rendement le plus élevé est de 18 m par quart de travail. Par exemple, trou NO.27, profondeur 104m, dureté f14, la vitesse de forage pilote est de 1m / h. La profondeur de forage moyenne est de 8,1 m par quart de travail. Max. La profondeur de forage est de 11,2 m par quart de travail.

2: Une unité R120 Standard Mobile Raise Boring Machine

État du sol: État du sol compliqué, mine de cuivre, dureté Protodikonov f 8 ~ f14.

Instruction: Ils ont utilisé une aléseuse élévatrice d'un autre fabricant. La roche s'est mélangée à de la boue massive, un rétrécissement s'est produit lors du forage et de l'élévation. Son couple était donc faible puis faible efficacité, plus de pannes, difficile à transporter et à coût élevé. Quand ils utilisent notre RBM, il n'y a pas de problèmes similaires. L'efficacité est supérieure à 10 m par quart de travail, ce qui est deux fois plus qu'auparavant et permet d'économiser la moitié des coûts et un tiers du temps de transport.
